UGS : 3STQ5_L Catégorie :

3 Elém. 5 bandes 14/18/21/24/28MHz

Disponibilité : Rupture de stock


1600,00

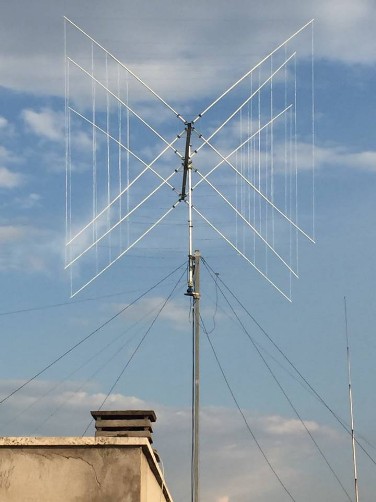

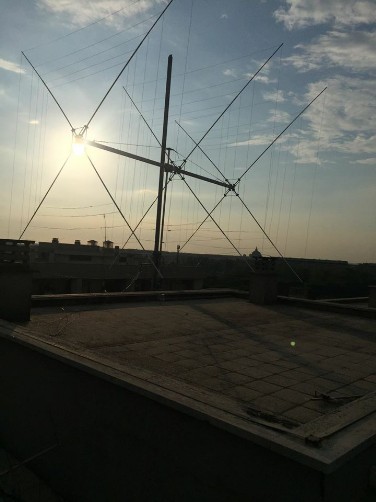

QUAD 3 éléments 5 bandes

  • Gain >13 dBi (@ hauteur=1λ)
  • Rapport AV/AR 11 à 34dB
  • Poids : 38.8 Kg

Frais d’expédition : Nous consulter


Partager :
Caractéristiques :
  • QUAD 3 éléments –  5 bandes : 14/18/21/24/28MHz
    • 14 MHz –  Gain : 13.2 dBi,  Rapport AV/AR : 14.3  dBi
    • 18 MHz –  Gain : 13.3 dBi,  Rapport AV/AR : 18.5 dBi
    • 21 MHz –  Gain : 13.4 dBi,  Rapport AV/AR : 34.2 dBi
    • 24 MHz –  Gain : 13.5 dBi,  Rapport AV/AR : 20.6 dBi
    • 28 MHz –  Gain : 14 dBi,  Rapport AV/AR : 11.4 dBi
  • Puissance admissible :  5 kW
  • Eléments filaires en alu tressé 30×0.51 mm,  Ø 3.1 mm, 6 mm²
  • Supports filaires brevetés sans perçage des bras
  • 5 points  d’alimentation séparés :
    • Alimentation directe en 50 Ohms pour les 5  bandes
  • 4 bras en fibre de verre
  • Support central acier inox 316, découpé au laser
  • Dimensions du boom : 5.60 m (Tube 70×70 mm épaisseur 2 mm)
  • Coupleur boom/mât ; Double platine alu épaisseur 8 mm
  • Rayon de rotation : 3.94 m
  • Charge au vent : 1.1 m²
  • Poids : 38.8 Kg

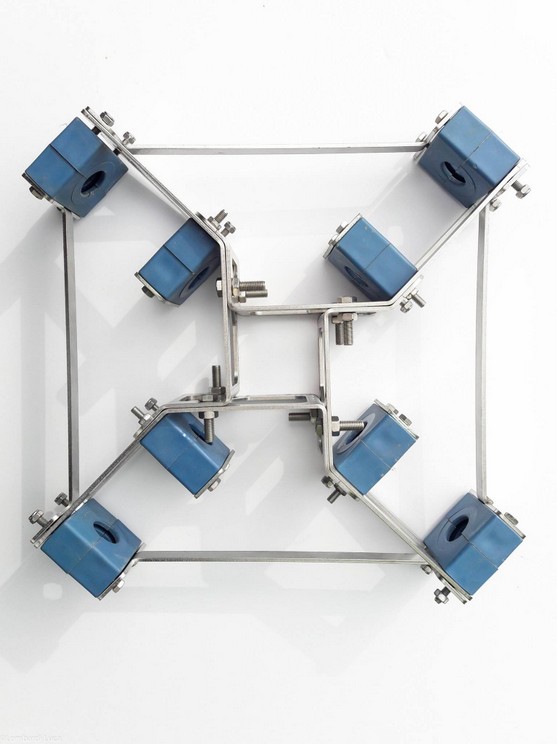

Croisillon central en acier Inox 316, découpé au laser :

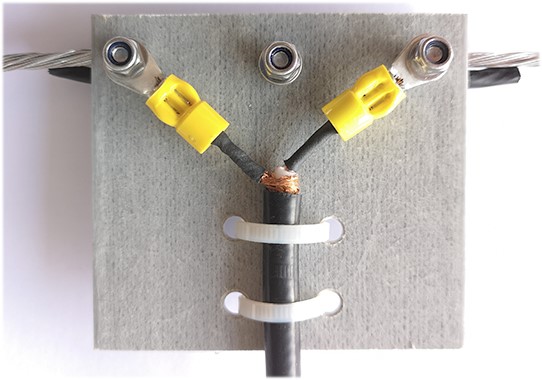

Platine de raccordement du cadre rayonnant au coaxial :

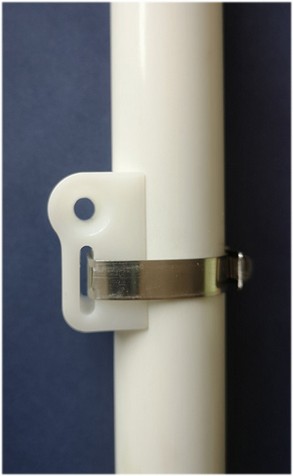

Support d’élément filaire breveté (pas de percement du bras) :

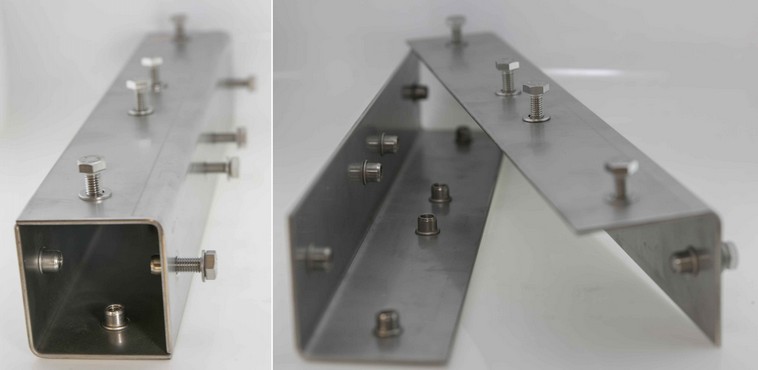

Élément de couplage du boom (acier Inox) :

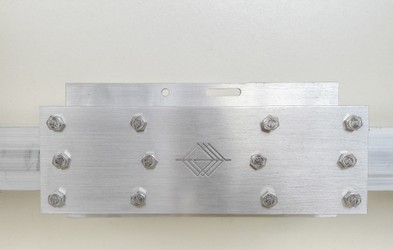

Couplage boom / mât (platines 10 mm épaisseur) :

Poids 9999999 g
