Coupleur automatique AH-4

Boite d’accord automatique AH-4

La boite d’accord automatique AH-4 est assymétrique et assure l’adaptation d’impédance de 3.5 à 54 MHz pour des antennes verticales ou de type “long-fil” (sous réserve d’utiliser un longuer de fil de 7m minimum)

Cette boite d’accord est compatible avec les appareils ICOM suivants :

IC-78, IC-703, IC-706 MKIIG, IC-707, IC-718, IC-725, IC-746, IC-756, IC-756 Pro, IC-756 Pro II, IC-756 Pro III, IC-7000, IC-7100, IC-7300, IC-7400, IC-7410, IC-7600, IC-7610, IC-7800, IC-9100

La coupleur automatique peut cependant fonctionner avec n’importe quel tranceivers HF du marché , moyennant une légère adpatation (nous consulter)

La boite d’accord automatique AH-4 ast idéale pour une installation  en  portable, sur véhicule   mobile ou sur un navire  avec une antenne verticale ou un  long-fil.

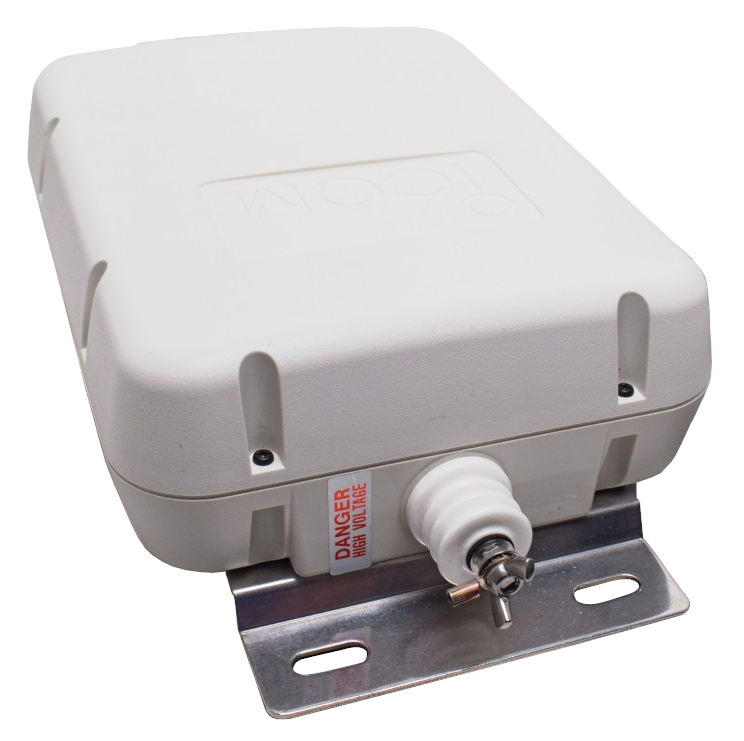

Le raccordement de l’antenne s’effectue sur l’isolateur situé à l’extrêmité du boitier.

Caractéristiques :

• Fréquences : 3.5 à 54 MHz (fil 7m mini)
• Puissance d’entrée maxi : 120 W
• Impédance d’entrée : 50 Ohms
• Puissance nécessaire pour l’accord : 10w (5w-15w)
• Alimentation : 13.8V DC (consommation < 1A)
• Température d’utilisation : -10°C à +60°C
• SWR : 2/1 ou moins
• Poids (boitier seul) : 1.2Kg
• Dimensions : 230 x 172 x 69.5 mm
