UGS : 17370 Catégorie :

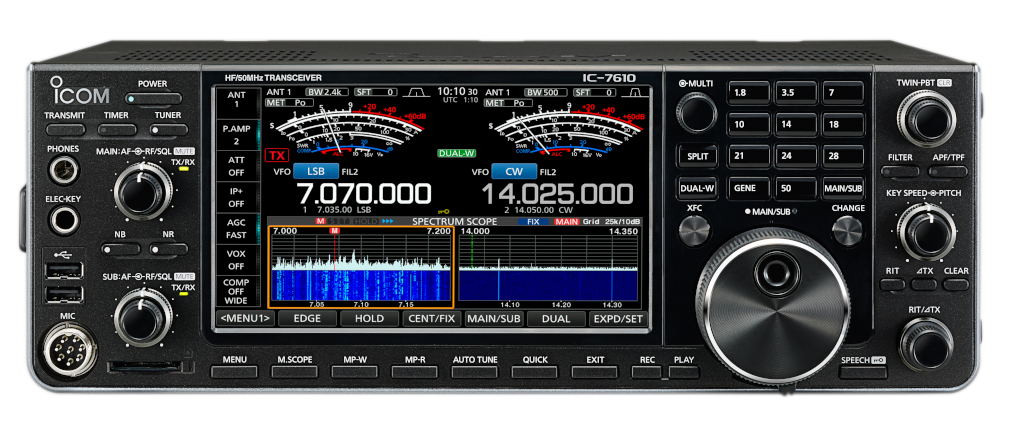

IC-7610


3190,00

  • Base radioamateur
  • Bandes HF/50MHz
  • Analyseur de spectre
  • Double veille
  • 2 récepteurs totalement indépendants
  • Circuit FPGA conversion directe
  • Tous modes
  • Puissance 100W
  • 100 canaux
  • Ecran TFT couleur tactile 7 pouces
  • Coupleur d’antenne intégré
  • Port USB, port Ethernet
  • Enregistreur vocal sur carte SD

Quantité :

Partager :

CARACTERISTIQUES

• Gamme de fréquences (unité : MHz) :

Récepteur 0,030000 ~ 60,000000
Émetteur 0,135700 ~ 0,137800 (uniquement dans la version européenne)
1.800000 ~ 01.999999*
3.500000 ~ 03.999999*
5,255000 ~ 05,405000 (uniquement dans la version américaine)

7.000000 ~ 07.300000*
10.100000 ~ 10.150000
14.000000 ~ 14.350000
18.068000 ~ 18.168000
21.000000 ~ 21.450000
24.890000 ~ 24.990000
28.000000 ~ 29.700000
50,000000 ~ 54,000000*
*Les plages  de fréquence  diffèrent en fonction de  la version de l’émetteur-récepteur.

• Mode de fonctionnement :  USB/LSB (J3E), CW (A1A), RTTY (F1B), PSK (G1B), AM (A3E) et FM (F3E)

• Nombre de canaux mémoire : 101 (2 limites de balayage)

• Connecteurs d’antenne : SO-239×2 (impédance de l’antenne : 50 Ω (asymétrique)

• Alimentation : 13,8 V CC (± 15 %)

• Plage de température de fonctionnement : 0 °C à +50 °C

• Stabilité de fréquence : Moins de ±0,5 ppm (0 °C à +50 °C)

• Résolution de fréquence : 1 Hz (minimum)

• Consommation :
Réception Veille 3,0 A
Audio maximum 3,5 A
Émission Puissance maximum 23,0 A

• Dimensions (Protections non incluses) :
340 (l) × 118 (H) × 277 (P) mm
• Poids (approximatif) : 8,5 kg

ÉMETTEUR

• Puissance en sortie de l’émetteur :
Bandes HF et 50 MHz
SSB/CW/RTTY/PSK/FM 1~100 W
AM 1~25 W

• Système de modulation :
SSB Modulation P.S.N.
AM Modulation basse puissance
FM Modulation à réactance

• Rayonnement non essentiel :
Harmoniques Moins de –50 dB (bande HF)
Moins de –63 dB (bande 50 MHz)
Émission hors bande Moins de –40 dB (bande HF)
Moins de –60 dB (bande 50 MHz)

• Suppression de porteuse : Plus de 50 dB

• Suppression de bande latérale indésirable : Plus de 50 dB

• Impédance du microphone : 600 Ω

RECEPTEUR

• Système de réception : Superhétérodyne échantillonnage direct

• Fréquence intermédiaire : 12 kHz

• Sensibilité (filtre : SOFT) :
SSB/CW (avec signal/bruit 10 dB)
1,8 ~ 29,999999 MHz –16 dBμV (0,16 μV) typique (P.AMP1 ON)
Bande de 50 MHz –18 dBμV (0,13 μV) typique (P.AMP2 ON)
AM (avec signal/bruit 10 dB)
0,1 ~ 1,799999 MHz +16 dBμV (6,3 μV) typique (P.AMP1 ON)
1,8 ~ 29,999999 MHz +6 dBμV (2,0 μV) typique (P.AMP1 ON)
Bande de 50 MHz 0 dBμV (1,0 μV) typique (P.AMP2 ON)
FM (avec SINAD 12 dB)
28,0 ~ 29,7 MHz –6 dBμV (0,5 μV) typique (P.AMP1 ON)
Bande de 50 MHz –10 dBμV (0,32 μV) typique (P.AMP2 ON)

• Sensibilité pour la version Européenne (filtre : SOFT) :
SSB (BW = 2,4 kHz, 12 dB SINAD)
1,8 ~ 2,999999 MHz Moins de 10 dBμV emf (P.AMP 1 ON)
3,0 ~ 29,999999 MHz Moins de 0 dBμV emf (P.AMP 1 ON)
Bande de 50 MHz Moins de -6 dBμV emf (P.AMP 2 ON)
AM (BW = 4 kHz, modulation de 60 %, 12 dB SINAD)
1,8 ~ 2,999999 MHz Moins de 16 dBμV emf (P.AMP 1 ON)
3,0 ~ 29,999999 MHz Moins de 6 dBμV emf (P.AMP 1 ON)
Bande de 50 MHz Moins de 0 dBμV emf (P.AMP 2 ON)
FM (BW = 7 kHz, modulation de 60%, 12 dB SINAD)
28,0 ~ 29,7 MHz Moins de 0 dBμV emf (P.AMP 1 ON)
Bande de 50 MHz Moins de -6 dBμV emf (P.AMP 2 ON)

• Sensibilité Silencieux (seuil) :
SSB Moins de +10 dBμV (3,2 μV)
FM Moins de -10 dBμV (0,32 μV)
(bande HF : P.AMP1 activé, bande 50 MHz : P.AMP2 activé)

• Sélectivité (Filtre : SHARP):
SSB (BW=2,4 kHz) Plus de 2,4 kHz/–6 dB
Moins de 3,6 kHz/–60 dB
CW (BW=500 Hz) Plus de 500 Hz/–6 dB
Moins de 700 Hz/-60 dB
RTTY (BW=500 Hz) Plus de 500 Hz/–6 dB
Moins de 700 Hz/–60 dB
AM (BW=6 kHz) Plus de 6,0 kHz/–6 dB
Moins de 15 kHz/–60 dB
FM (BW=15 kHz) Plus de 12,0 kHz/–6 dB
Moins de 20 kHz/–60 dB

• Rejet des fréquences image et parasites :
Plus de 70 dB (sauf pour le repliement ADC)

• Puissance de sortie de l’audio : Plus de 2,0 W (charge 8 Ω, 1 kHz, distorsion 10 %)

• Impédance de sortie AF : 8 Ω

• Plage variable RIT : ±9,999 kHz



DISPOSITIF D’ACCORD D’ANTENNE

• Gamme d’accord d’impédance : 16,7~150 Ω (non équilibré) (ROS de moins de 1:3)

• Précision d’accord : ROS de moins de 1:1,5

• Durée de syntonisation (approximative) : 2~3 secondes (moyenne)

Poids 10000 g
