Isolateur traversant XL4

Cet isolateur  traversant de grande taille  permet l’alimentation de systèmes HF :

• Départ lignes d’alimentation symétrique (Twin lead)

• Raccordement antennes filaires

• Sorties isolées sur équipement de puissance

De nombreuses applications necessitent un isolement de qualité et une étanchéité  parfaite pour traverser tout supports :

• Pont de navire (Liaison boite d’accord – Antenne filaire)

• Coffret d’équipement radio (emetteur, amplificateur  de puissance,..)

• Boite d’accord de puissance.

L’isolateur est réalisé en Polyoxyméthylène (Delrin) pour ses qualités  diélectriques. La visserie M8 est en Inox de classe marine pour une résistance parfaite aux environnements les plus sévères.

Un joint Néoprène garantit une excellent étanchéité au niveau du support traversé. La fixation se fait après percement d’un trou de diamètre 25mm sur la paroi à traverser; L’isolateur est ensuite fixé par 5 vis maintenant le joint d’étanchéité en compression sur la paroi.

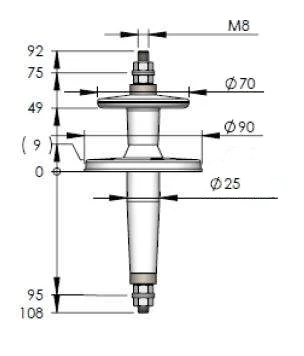

Côtes en mm :
