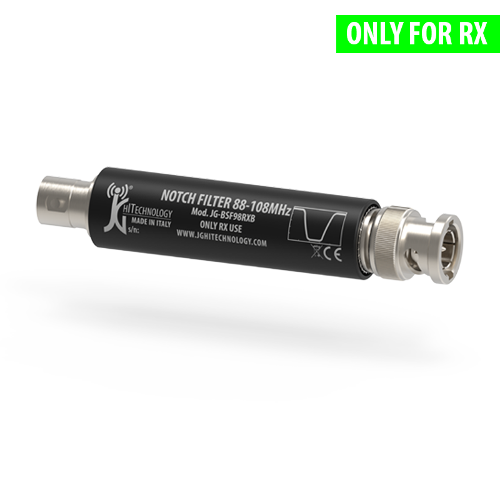

Filtre NOTCH 88-108 MHz BNC Réception

Domaines d’utilisation :

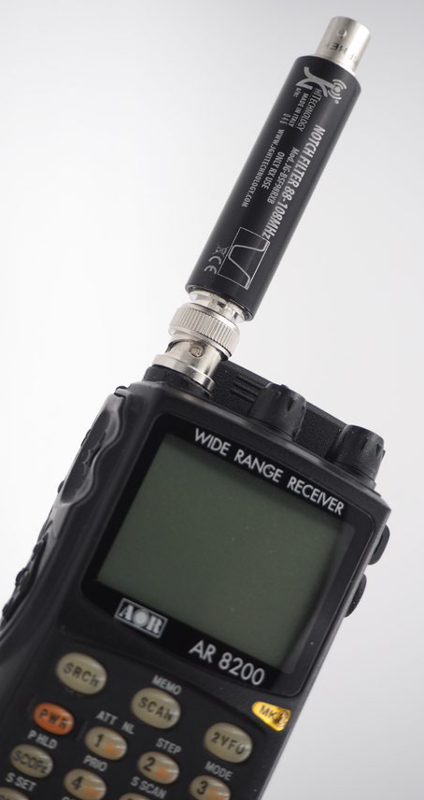

• Filtre réjecteur NOTCH à facteur Q élevé, équipé de connecteurs BNC. Permet une forte réduction des signaux issus de la bande FM entre 88 et 108 MHz. Ce modèle est conçu pour être utilisé uniquement avec un récepteur, un scanner ou un clé SDR. Il permet une bonne réception  des fréquences adjacentes à la bande FM telles que la bande aéronautique , par exemple.

• Le filtre est équipé de connecteurs Amphenol de qualité, qui, contrairement à la majorité des connecteurs du marché, assurent un verrouillage parfait entre la radio et l’antenne, empêchant toute rotation.

• Ce filtre peut être utilisé en réception pour les réseaux professionnels ou sur les bandes amateur en phonie comme en mode numérique et en APRS .

• Idéal pour l’écoute des bandes HF, 50 et 70MHz, Bande aéro, NOAA, VHF, DAB, UHF, ADS-B, etc..

Particularités :

• Lors de la fabrication, tous les filtres  NOTCH sont réglés individuellement pour obtenir une atténuation maximale entre 88.98 et 108 MHz exactement  avec une précision de 3%

• Les inductances à facteur Q élevé qui équipent ces filtres sont développées spécialement

• BNC Mâle 50 Ohm: Amphenol

• BNC  Femelle 50 Ohm: Amphenol

• Structure cylindrique réalisée en alliage aluminium 6060

• Surfaçage anodisé noir

• Gravure laser

Caractéristiques :

• • Atténuation à 88, 98 et 108 MHz => 50dB

  • Connecteurs AMPHENOL

  • Inductances facteur Q élevé

  • Condensateurs céramiques 250V

  • Filtre réversible

 Courbes de mesure :

(cliquez pour télécharger) :

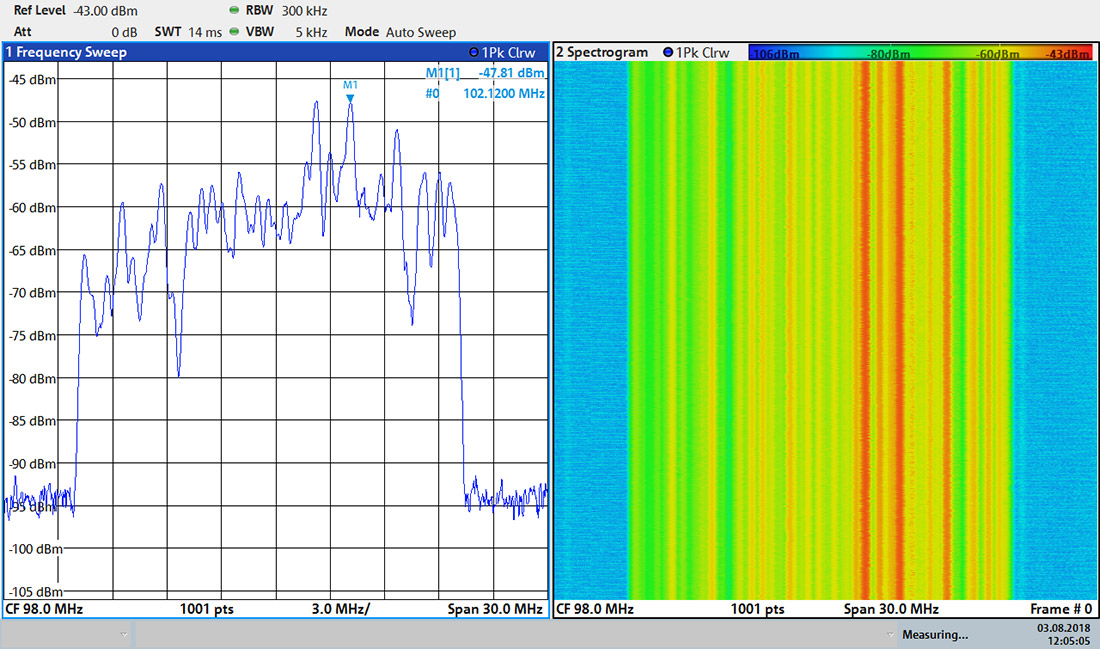

• • Bande FM avant filtrage

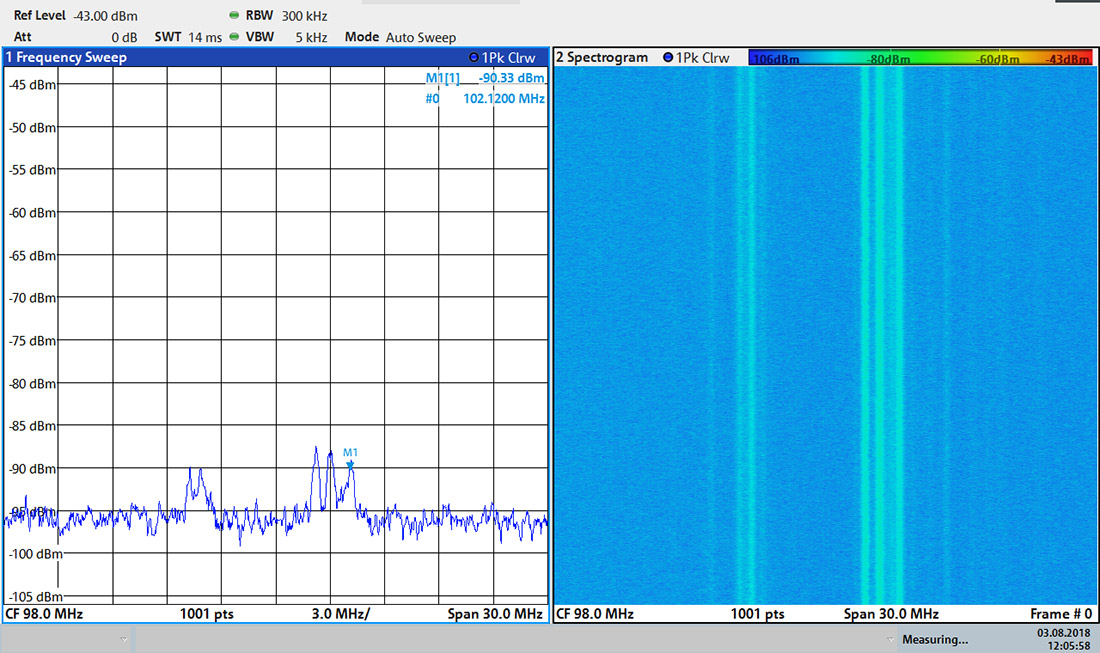

  • Bande FM après filtrage

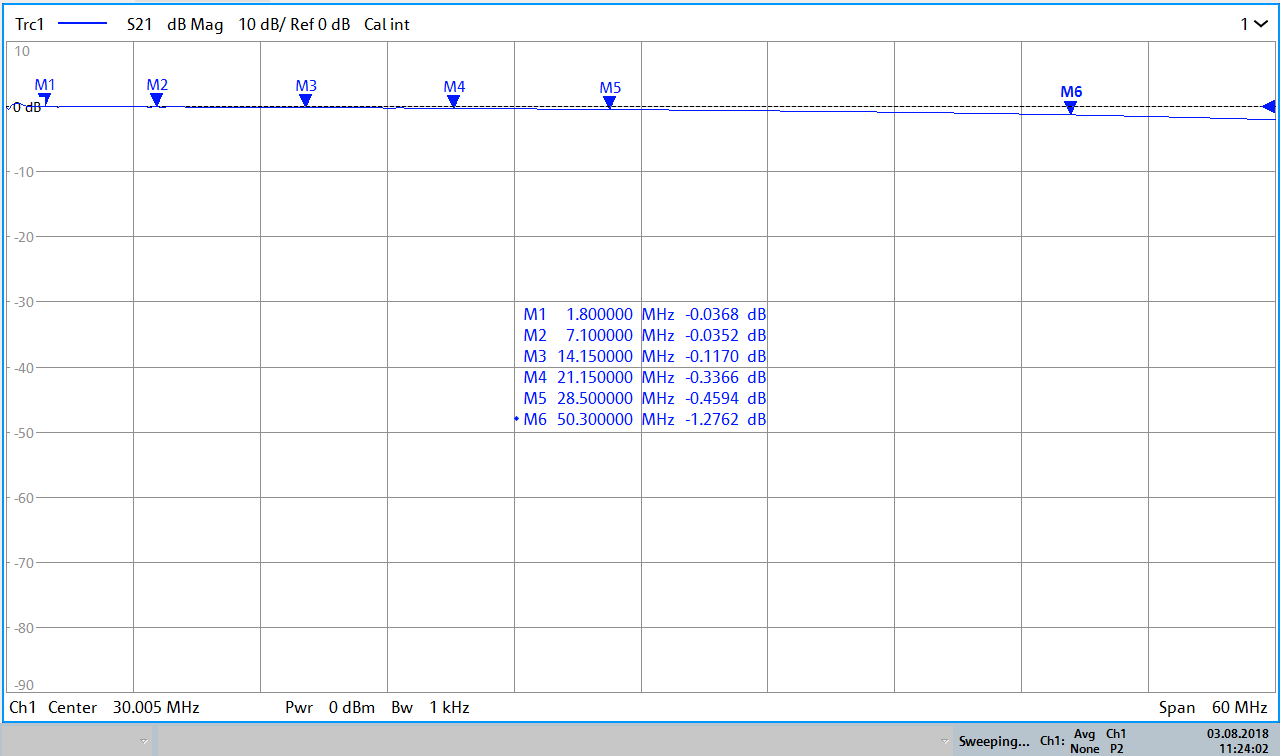

  • Perte d’insertion sur les bande HF et 50MHz

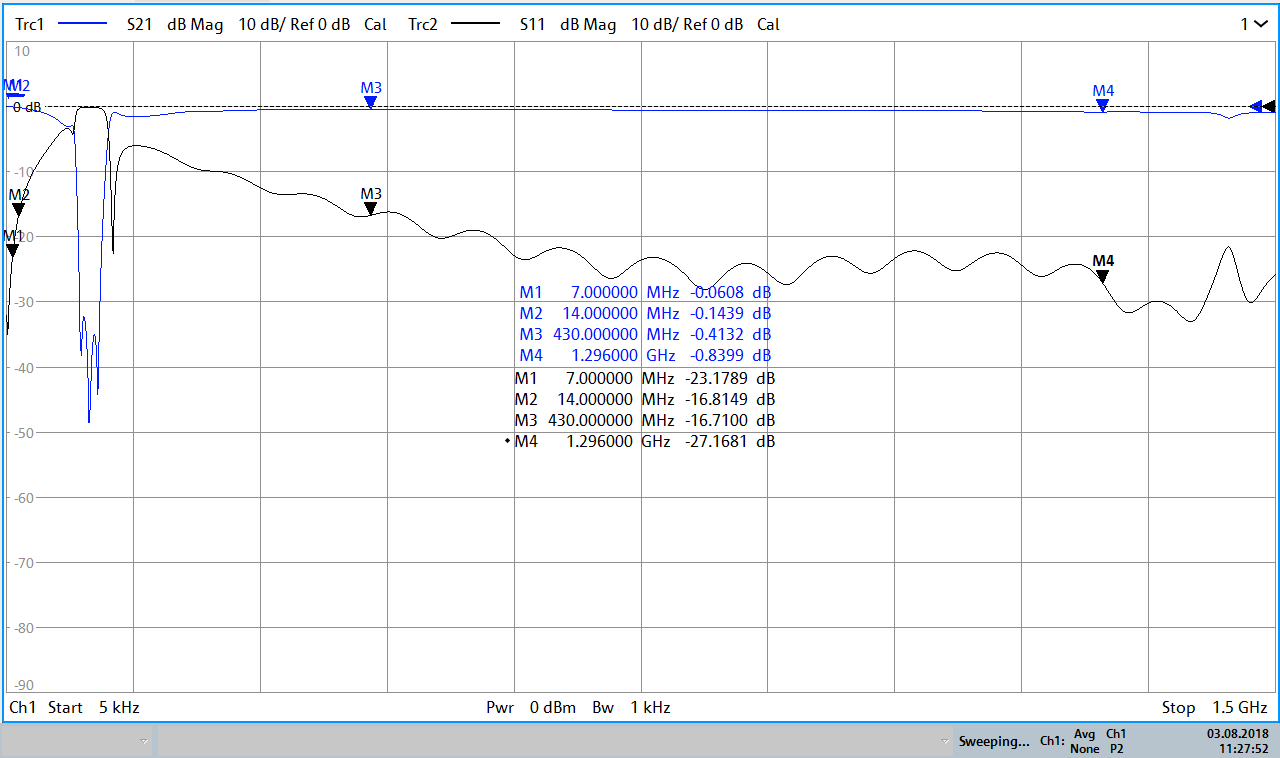

  • S11 / S21 de 5KHz à 1.5 GHz

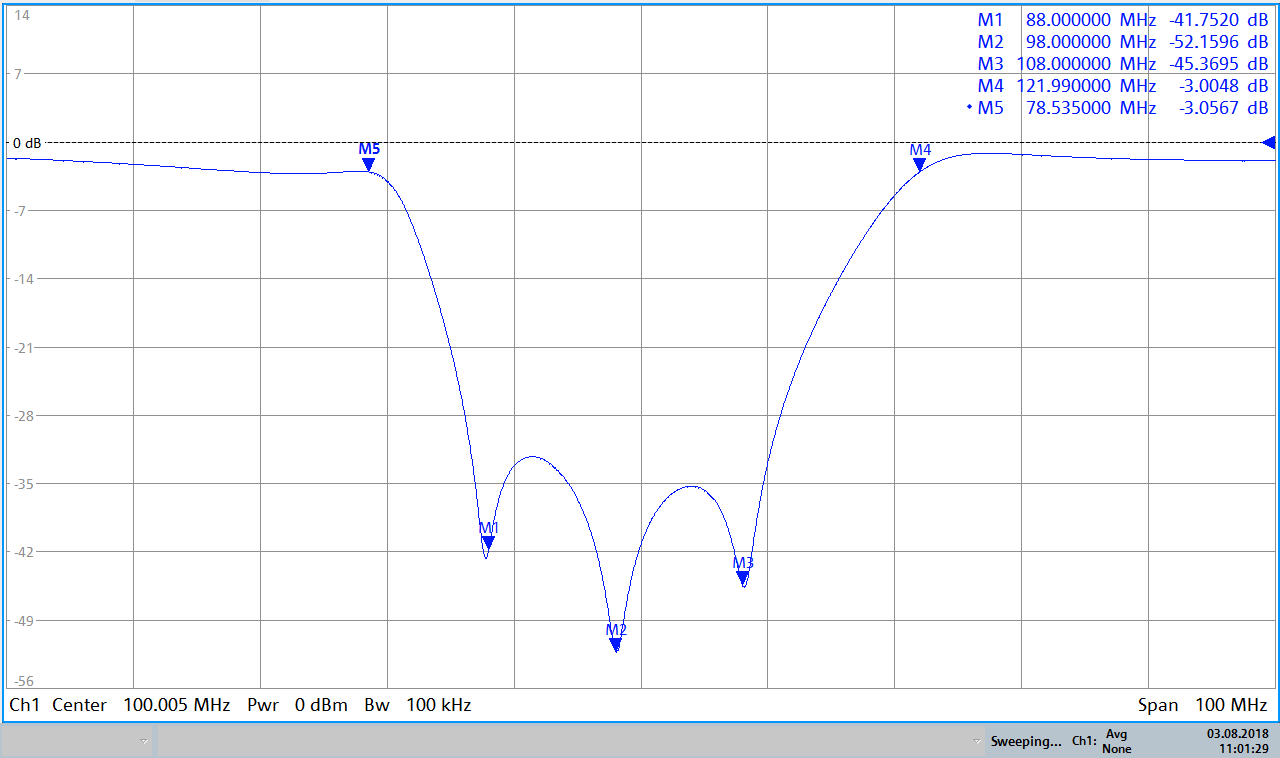

  • Réjection bande FM
