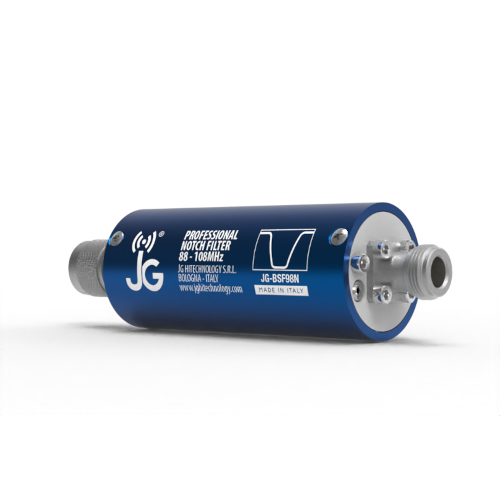

Filtre NOTCH 88-108 MHz N RX-TX 30W

Domaines d’utilisation :

• Filtre réjecteur NOTCH à facteur Q élevé, équipé de connecteurs N. Permet une forte réduction des signaux issus de la bande FM entre 88 et 108 MHz. Ce modèle est conçu pour être utilisé en réception et en émission jusqu’à 30w (pointes 50W) Il permet une bonne réception  des fréquences adjacentes à la bande FM telles que la bande aéronautique , par exemple.

• Le filtre est équipé de connecteurs Amphenol de qualité, qui, contrairement à la majorité des connecteurs du marché, assurent un verrouillage parfait entre la radio et l’antenne, empêchant toute rotation.

• Ce filtre peut être utilisé en réception pour les réseaux professionnels ou sur les bandes amateur en phonie comme en mode numérique et en APRS .

• Idéal pour l’écoute des bandes HF, 50 et 70MHz, Bande aéro, NOAA, VHF, DAB, UHF, ADS-B, etc..

Particularités :

• Lors de la fabrication, tous les filtres  NOTCH sont réglés individuellement pour obtenir une atténuation maximale entre 88.98 et 108 MHz exactement  avec une précision de 3%

• Les inductances à facteur Q élevé qui équipent ces filtres sont développées spécialement

• N Mâle 50 Ohm: Amphenol

• N  Femelle 50 Ohm: Amphenol

• Structure cylindrique réalisée en alliage aluminium 6060

• Surfaçage anodisé bleu

• Gravure laser

Caractéristiques :

• Atténuation à 98 MHz : 85 dB

• Connecteurs AMPHENOL

• Inductances facteur Q élevé

• Condensateurs céramiques 250V

• Filtre réversible

 Courbes de mesure :

(cliquez pour télécharger) :

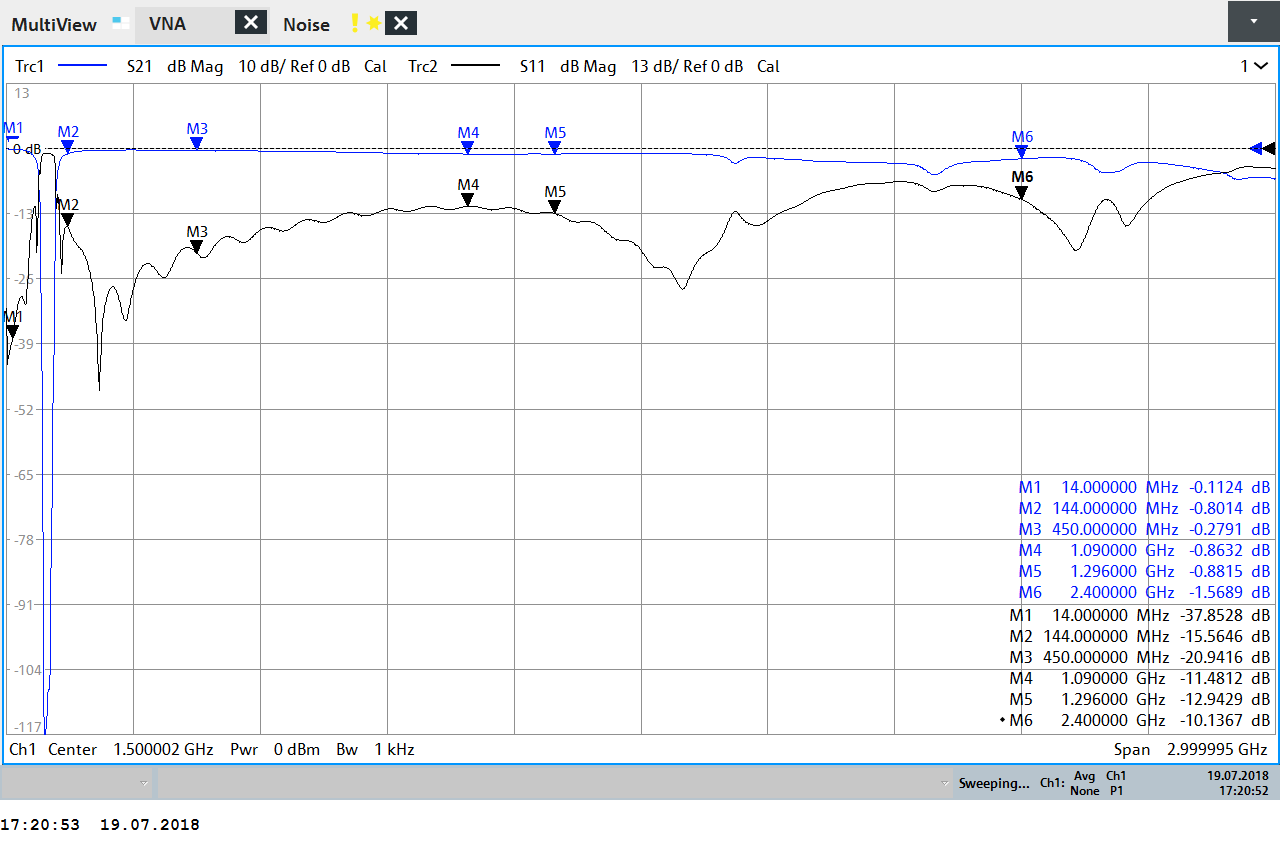

• • S11 / S21 de 14 MHz à 1.5 GHz

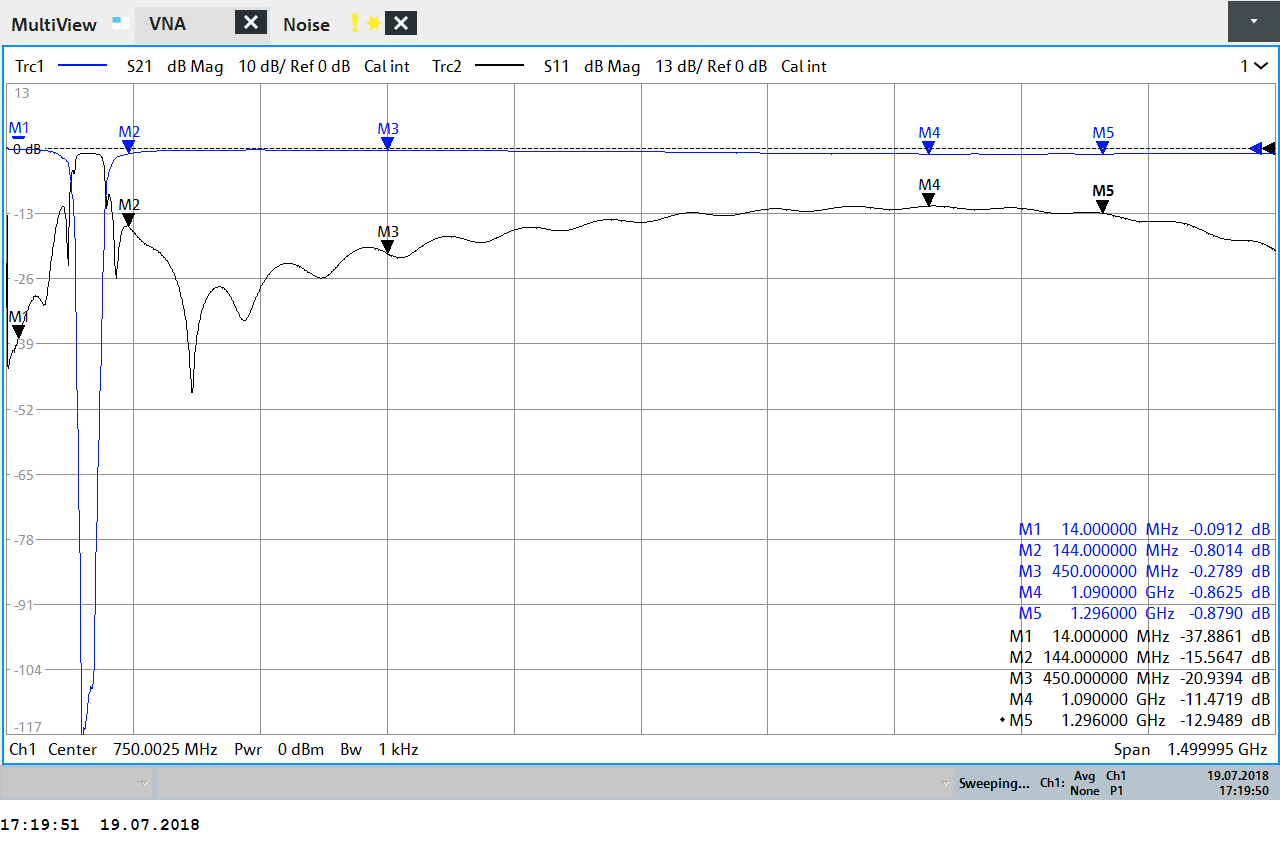

  • S11 / S21 de 5 kHz à 1.5 GHz

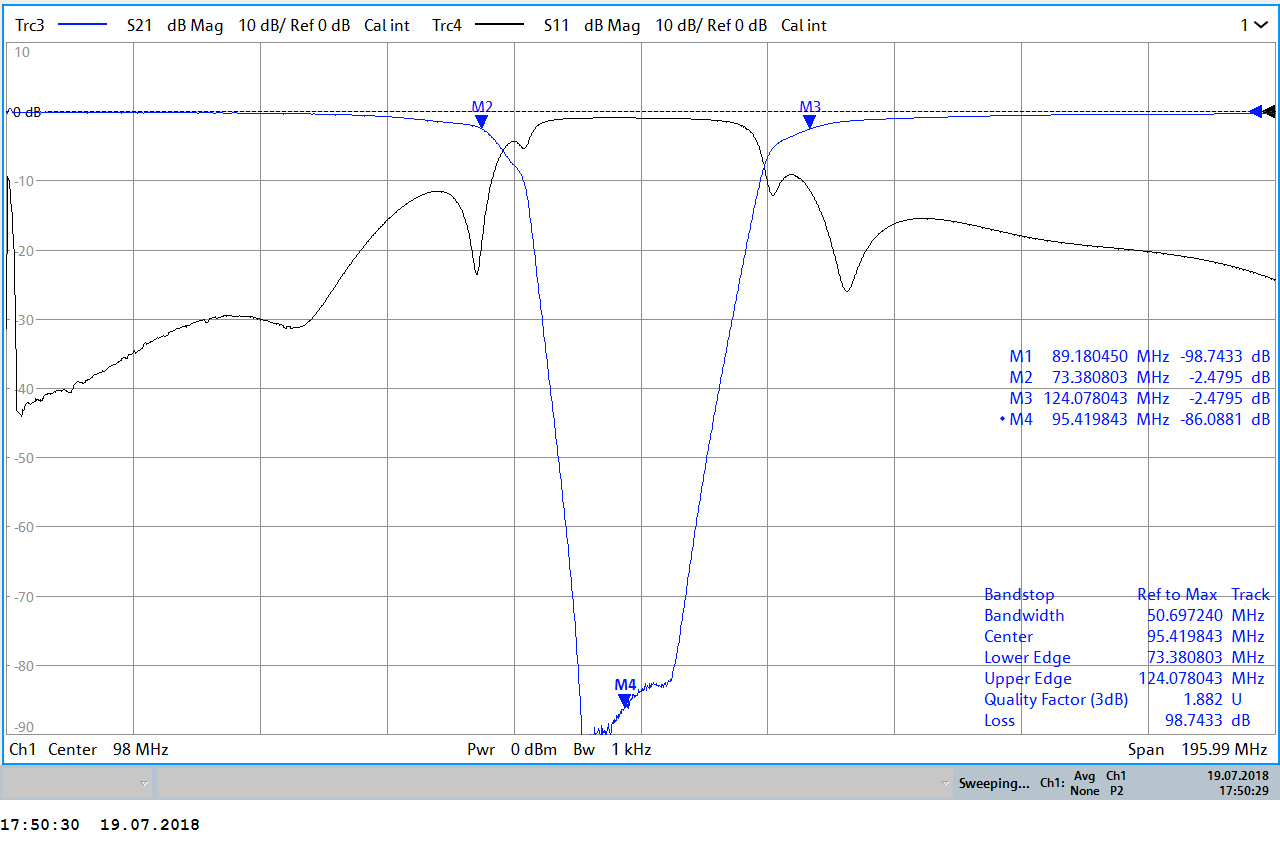

  • S11 / S21 bande FM
