Caractéristiques:
Couvertue en frequences
RX
0.030–74.800MHz
(Plages garanties: 0.500–29.999, 50.000–54.000MHz,70.000–70.500MHz.)
TX
1.800–1.999MHz, 3.500–3.800MHz,
5.3515-5.3665
7.000–7.200MHz, 10.100–10.150MHz,
14.000–14.350MHz, 18.068–18.168MHz,
21.000–21.450MHz, 24.890–24.990MHz,
28.000–29.700MHz, 50.000–52.000MHz,
*Plages de transmission selon versions.
Mode SSB, CW, RTTY, AM, FM
Nombre de canaux 101 (99 normaux, 2 limites de scan)
Connecteur d’antenne SO-239 (50Ω)
Alimentation requise 13.8V DC ±15%
Consommation Tx 21A (à 100W de puissance de sortie)
Rx 0.9A typical (Standby),
1.25A (Audio Maximum)
Plage de température en fonctionnement –10˚C à +60˚C; 14˚F à 140˚F
Stabilité en fréquence moins de ±0.5ppm
(–10˚C à +60˚C; 14˚F à 140˚F)
Résolutions en fréquence 1Hz
Dimensions (L×H×P) 240×94×238mm;
9.45×3.7×9.37in
Poids (approximatif) 4.2kg; 9.26lb
Emetteur:
Puissance de sortie
(HF/50MHz) SSB, CW, FM, RTTY 2–100W (HF/50MHz), 2–50W (70MHz)
AM 1–25W (HF/50MHz), 1–12.5W (70MHz)
Modulatios SSB:
Digital P.S.N. modulation
AM:
Digital Low power modulation
FM:
Digital Reactance modulation
Emissions parasites Moins de –50dB (bandes H),
Moins de –63dB (bande 50MH),
Moins de –60dB (bande 70MH)
Suppression de porteuse Plus de 50dB
Bande latérale indésirable Plus de 50dB
Impédance microphone 600Ω
Récepteur:
Système de réception Superhétérodyne à échantillonage direct
Fréquence intermédiaire 36kHz
Sensibilité SSB/CW: (BW: 2.4kHz at 10dB S/N)
1.8–29.999MHz 0.16μV (Preamp 1 ON)
50MHz 0.13μV (Preamp 2 ON)
70MHz 0.16μV (Preamp 2 ON)
AM: （BW: 6kHz at 10dB S/N)
0.5–1.8MHz 12.6μV (Preamp 1 ON)
1.8–29.999MHz 2.0μV (Preamp 1 ON)
50MHz 1.0μV (Preamp 2 ON)
70MHz 1.0μV (Preamp 2 ON)
FM: (BW: 15kHz at 12dB SINAD)
28.0–29.7MHz 0.5μV (Preamp 1 ON)
50MHz 0.25μV (Preamp 2 ON)
70MHz 0.25μV (Preamp 2 ON)
Sensibilité du squelch (seuil de déclenchement) SSB: Moins de 5.6μV,
FM: Moins de 0.3μV
(HF: Preamp 1 ON, 50/70MHz: Preamp 2 ON)
Sélectivité (avec forme de filtre étroite) SSB (BW: 2.4kHz)
Plus de 2.4kHz / –6dB
Moins de 3.4kHz / –40dB
CW (BW: 500Hz)
Plus de 500Hz / –6dB
Moins de 700Hz / –40dB
RTTY (BW: 500Hz)
Plus de 500Hz / –6dB
Moins de 800Hz / –40dB
AM (BW: 6kHz)
Plus de 6.0kHz / –6dB
Moins de 10.0kHz / –40dB
FM (BW: 15kHz)
Plus de 12.0kHz / –6dB
Moins de 22kHz / –40dB
Taux de réjection d’image et d’émissions parasites HF: Plus de 70dB
50/70MHz: Plus de 70dB (Sauf concernant l’ADC Aliasing)
Puissance audio Plus de 2.5W
(à 10% de distortion sur charge de 8Ω, à 1kHz)
Tuner:
Plage de fréquences Bandes 1.9–70MHz
Plage d’adaptation d’impédance 16.7Ω–150Ω assymétrique (TOS meilleur que 1: 3)
Précision du tuning TOS: 1: 1.5 ou moins
Temps de tuning 2–3 secondes (Maximum 15 secondes)
Toutes ces caractéristiques sont sujettes à changement sans préavis ou obligations.
Analyseur de spectre temps réel
Real-Time Spectrum Scope Specifications
* Nombre de pixels affichés au niveau 60dB, lors de la réception d’un signal.
Waterfall haute résolution:
La combinaison de la fonction chute d’eau et du spectre en temps réel assurent une performance de réception maximale de l’IC-7300 et augmente les possibilités de QSO en évitant de manquer les signaux faibles. La fonction chute d’eau montre les variations de puissance du signal sur une période de temps définie et elle vous permet de trouver des signaux faibles qui ne sont pas directement apparents le spectre.
Fonction Audio Scope:
La fonction peut être utilisée pour observer différentes caractéristiques AF telles que le niveau du compresseur du microphone, la largeur du filtre, la largeur du filtre d’encoche et la forme d’onde de la saisie en mode CW. L’émission ou l’audio de réception peuvent être affichés sur le scope FFT avec la fonction waterfall et l’oscilloscope.
Système à échantillonage direct de la RF:
L’IC-7300 utilise un système d’échantillonnage direct RF. Les signaux RF sont directement convertis en données numériques et traités dans une FPGA (Field-Programmable Gate Array), ce qui permet de simplifier la construction du circuit. Ce système est une technologie de pointe qui marque le début d’une nouvelle époque dans la radio amateur.
Nouvelle fonction “IP+”:
La nouvelle fonction “IP +” améliore les performances du point d’interception du troisième ordre (IP3). Lorsqu’un signal faible est reçu adjacent à une forte interférence, le convertisseur AD est optimisé contre la distorsion du signal.
RF Direct Sampling System:
Le RMDR du IC-7300 est amélioré à environ 97dB * (valeur typique) et les caractéristiques de bruit de phase sont améliorées d’environ 15dB (à une séparation de fréquence de 1 kHz) par rapport à l’IC-7200. Les caractéristiques supérieures de bruit de phase réduisent les composantes de bruit dans les signaux de réception et de transmission.
* À une séparation de fréquence de 1 kHz (fréquence reçue: 14,2 MHz, MODE: CW, IF BW: 500 Hz)
Filtres passe-bande:
L’IC-7300 dispose de 15 filtres passe-bande RF discrets. Le signal RF ne passe que par l’un des filtres passe-bande, tandis que tous les signaux hors-portée sont rejetés. Les bobines de facteur Q élevées sont utilisées pour minimiser la perte dans les filtres passe-bande RF.
Tuner automatique d’antenne intégré:
Le tuner de l’antenne mémorise ses réglages en fonction de votre fréquence d’émission, de sorte qu’il puisse rapidement syntoniser lorsque vous changez les bandes de fonctionnement. La fonction Accordage forcé * permet d’accorder une large gamme d’antennes temporaires.
* N’utilisez pas la fonction de réglage forcé sauf en cas d’urgence. La puissance de transmission peut être réduite.
Bouton Multi-Dial:
La combinaison du bouton multi-dial et de l’écran tactile offre un fonctionnement rapide et souple. Lorsque vous appuyez sur le bouton multi-dial, les éléments du menu sont affichés sur le côté droit de l’affichage. Vous pouvez sélectionner un élément en appuyant sur l’écran et régler les niveaux en tournant le bouton de sélection multiple.

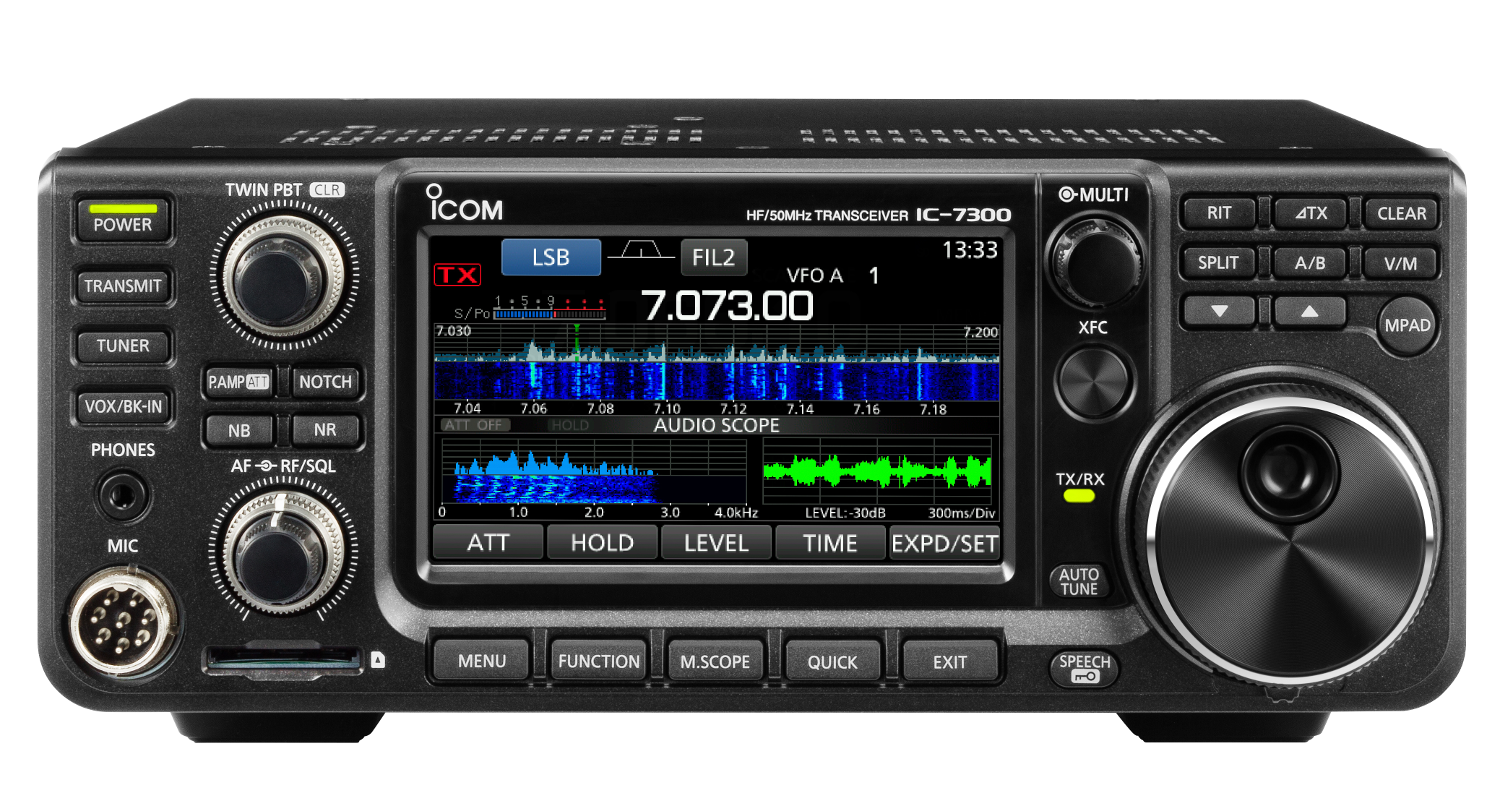

Grand écran tactile couleur TFT LCD:
Le grand écran tactile couleur TFT de 4,3 pouces offre un fonctionnement intuitif. À l’aide du clavier logiciel de l’écran tactile, vous pouvez facilement définir diverses fonctions et modifier le contenu de la mémoire.
Qualité audio:
Pour offrir une qualité sonore supérieure, une nouveau type de haut-parleur a été incorporé et dispose d’espace dédié dans le châssis en aluminium moulé sous pression.
Carte mémoire SD pour sauvegarde de vos données:
(The SD card is not included.)
L’IC-7300 peut stocker divers contenus sur une carte SD, tels que l’audio reçu et transmis, les mémoires vocales, les mémoires RTTY / CW, les enregistrements de décodage RTTY et les images d’écran capturées. Les données de mise à jour personnelles et de firmware peuvent également être stockées sur la carte SD pour un réglage facile.
Autres caractéristiques:
Les bandes HF / 50/70 MHz sont disponibles pour la version EUR.
Nouveau microphone à main HM-219 fourni
Système de ventilateur de refroidissement efficace
Un compteur multifonction
101 canaux de mémoire (99 réguliers, 2 limites de scan)
Logiciel de télécommande IP RS-BA1 en option
(la portée du spectre avec la cascade peut être observée)
Fonctions CW: Full-in-in, CW reverse, CW auto tuning
Accessoires fournis (dépend de la version):
Microphone à main, HM-219
Câble d’alimentation CC
Fusibles
connecteurs
Manuel sous format CD/PDF
